烟台科立自控设备工控组态软件使用说明
科立工控组态软件是针对科立自控设备研究所针对仪器仪表开发的一套工业检测和控制软件，具有仪表设置、收集仪表参数、下发命令、数据实时采集、数据实时显示、历史数据查询、打印数据和曲线图等功能。
本套组态软件共有以下几个模块：
1． 用户模块——用来设置使用本软件的用户帐号和密码。
2． 显示模块——用来设置显示的方式、显示仪表的数量及位置
3． 设置模块——用来设置串口的参数、记录和采集数据时间间隔、仪表的类型和参数。 设置每个仪表的地址、上下限坐标记录数据的单位。设置分屏显示的仪表的数量
一 用户模块
当安装完本软件后，第一次运行软件时，系统默认的管理员即超级用户为：sys密码为空。只有以超级用户登陆成功后才可以的系统的一些参数进行设置和维护。
登录窗口如下：
登录成功后系统会提示是否修改密码，选择“是”的话，就可以设置新的超级管理员密码。选择“否”的话，将不进行设置新的密码。如果想修改的话，也可以在登录系统后，在“用户”菜单项的下拉菜单中的“修改密码”项进行设置。
用户菜单如下所示：
“用户管理”可以对用户的权限帐号和密码进行维护
“口令修改”当以某一个帐号登录以后，可以对此帐号的密码进行修改
“注销用户” 当以某一个帐号登录以后，可以注销此帐号来退出。
“退出”将结束软件的运行，退出组态软件。
二 显示模块
进入系统后，第二个菜单项是“显示”，如下图所示：
1．其中“仪表屏显”和“柱形显示”都是显示方式，“仪表屏显”的显示方式如下图：

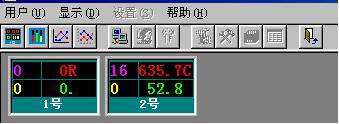

绿色数字表示设定值SV，红色数字表示测量值PV。粉色和黄色数字分别代表最大值和最小值，如果没有的话默认为0
柱形显示的方式如下图所示：

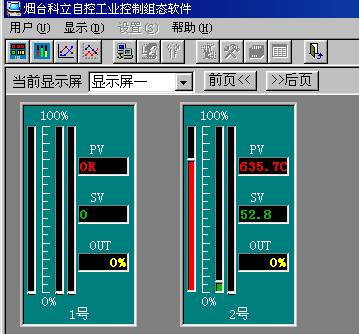

图中的红色、绿色和黄色柱状图分别表示PV、SV、OUT所占的PV、SV、OUT最大值的百分比。
2．菜单中的“实时记录”为实时曲线图，如下图：

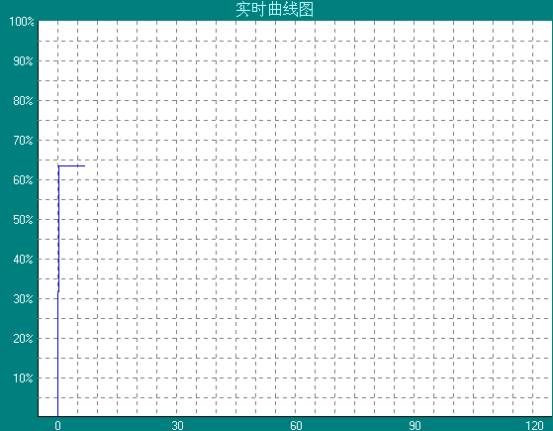

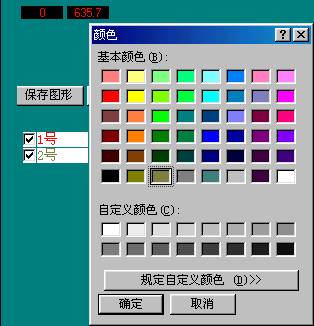

图中横轴的每一个小方格代表（20*采集时间间隔）秒，每采集一个数据画一个点，每一小方格中有20个点，一屏共有480个点，时间长度为（（20*采集时间间隔）*24）秒。每一个仪表的可设定不同颜色的曲线，在仪表号上点鼠标左键，会出现设置对话框，如下图：
选中一种颜色后，实时曲线便会以设定的颜色来显示。
3．菜单的“历史曲线”选项可以对历史数据和曲线进行查询和打印。

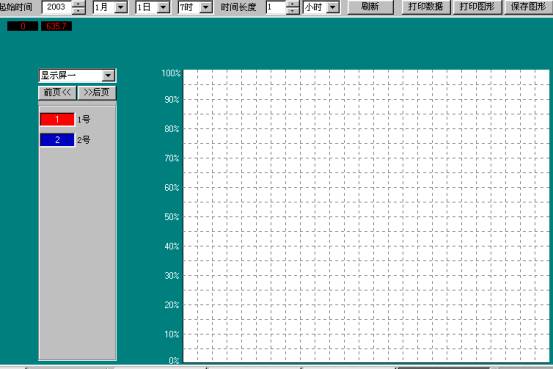

点选“历史曲线”后，如下图所示：
“起始时间”为查询的起始日期和时间；“时间长度”为查询的时间段长度，长度单位可以是“小时”和“天”；设定好后点“刷新”按钮可以将数据检索出来并显示曲线图。如果数据量比较大的话，检索所需的时间可能会长一些。在这里同样可以象在实时显示那样来设定不同的仪表的不同颜色的曲线。
“打印数据”和“打印图形”按钮可对检索出来的数据和图形进行打印，打印纸为A4纸。
三 设置模块
只有以超级管理员身份登录的用户才可以对此模块中的所有项进行设置。此菜单如下图所示：
1．“系统设置”项对整个系统中串口的参数进行设置，如下图：
“实时屏显背景图”可对屏显的背景进行设置，假设指定了一幅背景图的路径后，系统将按照设置的背景图来设置屏现的背景，如下图为更改了背景后的屏显：

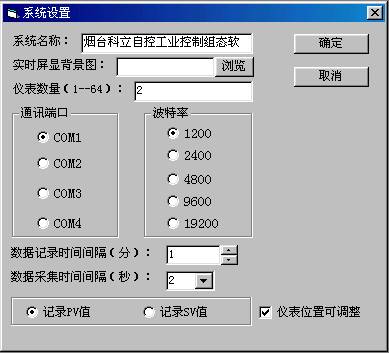

“仪表数量”为系统中仪表的总数，最大为64；“通讯端口”为所用的端口，默认为COM1；“波特率”为和仪表进行通讯时所对应的波特率，默认为1200；“数据记录时间间隔”为每两次记录保存数据之间的时间间隔，单位是分；“数据采集时间间隔”为每两次采集数据之间的时间间隔，单位为秒；选中“记录PV值”将只对PV值进行记录保存；选中“记录SV值”将只对SV值进行记录保存；选中“仪表位置可调整”则显示仪表的位置可随便移动，否则的话将不能对其进行移动。点击“确定”按钮后将根据此次设置来更新系统。
2．“类型设置”项通过数据字典的方式来对系统中仪表类型进行维护
点选此选项后将出现如下对话框：

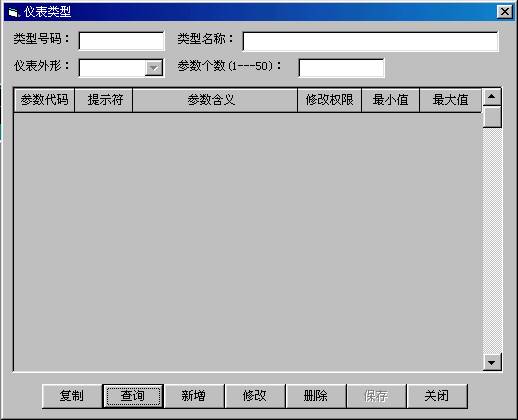

“类型号码”为仪表类型的的代号，新增一种仪表类型的时候，所添入的仪表类型号码不能和已经存在的类型号码重复；“类型名称”为此种类型仪表的名称。“仪表外形”为显示时此类仪表以哪种外形进行显示，共有5种外形可供选择；“参数个数”用来设置此类仪表参数的个数，最多为50。设定好参数的个数后，可在下面的列表中对每一个参数的“参数代码”、“提示符”、“参数含义”、“修改权限”、“最小值”、“最大值”进行设置。“复制”按钮可以将一种仪表的除了类型号码以外的所有属性复制给另外一种仪表类型；“查询”按钮对现有的仪表类型进行查询；“新增”按钮用来增加一种新的仪表类型；“修改”按钮用来对现有的仪表类型的属性进行修改；“删除”按钮用来删除某种选中的仪表类型。“保存”按钮用来对所做的新增和修改操作进行保存。
3．“仪表设置”菜单项用来对每一个仪表进行设置，如下图：

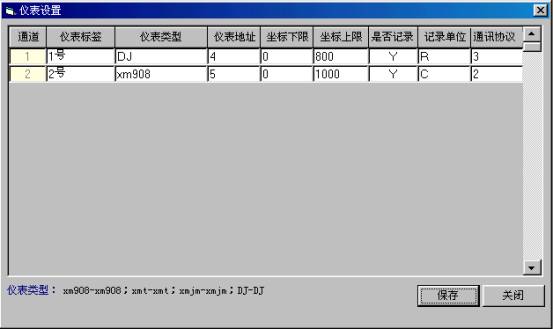

“通道”、“仪表标签”字段设为默认值即可；“仪表类型”、“仪表地址”字段分别为此仪表所属的仪表类型和所对应的通讯地址；“坐标上限”和“坐标下限”分别为画实时曲线和历史曲线时纵轴的原点和最大上限坐标。“是否记录”字段来设置是否对此仪表的SV或者PV值进行记录保存，“Y”将对其进行保存，“N”将不保存数据；“记录单位”为此仪表所采集数据的单位；“通讯协议”为此仪表的通讯规约，共有4种通讯规约可供选择。
4种通讯规约如下：
规约代号 所对应的仪表类型
(1) xm908
(2) xm808
(3) DJ
(4) west6400
4．“屏显设置”选项用来对显示进行设置，如下图：

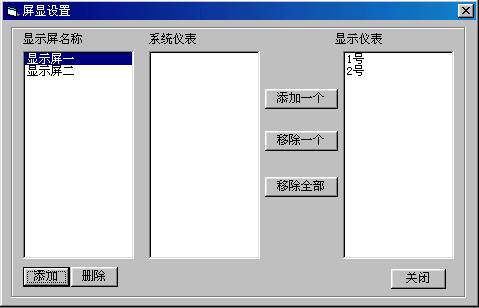

可以增加和删除显示屏，也可以对某一个显示屏中的仪表进行添加和移除。
四 其他操作
当以超级管理员身份登录以后就可以对每一个仪表的参数进行读取和设置操作如下：
在“显示”下拉菜单中选择“仪表屏显”，然后在所显示的仪表上双击鼠标左键，就会出现对话框如下：

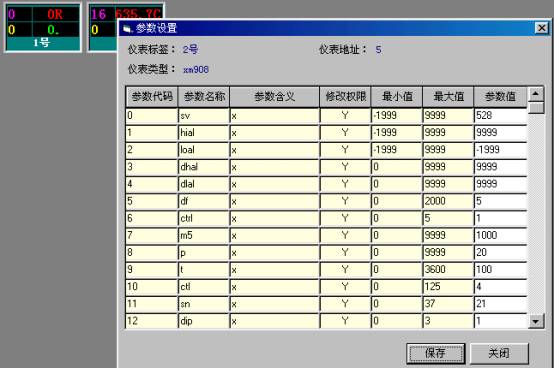

把所要修改的参数所对应的参数值改为想要设定的值保存即可。建议除了SV的值其他的参数不要随意修改，否则的话可能会造成死机。
